產品概述:

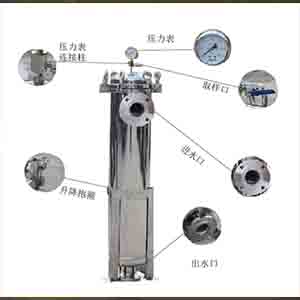

袋式過濾器是一種結構新穎、體積小、操作簡便靈活、節能、高效、密閉工作、適用性強的多用途過濾設備。袋式過濾器是一種壓力式過濾裝置,主要由過濾筒體、過濾筒蓋、快開機構、不銹鋼濾籃等部件組成。過濾機內部由金屬網籃支撐濾袋,液體由過濾器外殼的旁側入口流進濾袋,經濾袋過濾后從出口流出,雜質被攔截在濾袋中。該機更換濾袋十分方便,過濾基本無物料消耗。
產品特點:
袋式過濾處理量大、體積小,容污量大。
基于袋式過濾系統的工作原理和結構,更換濾袋時方便快捷,而且過濾機免清洗,省工省時。
濾袋側漏機率小,有力的保證了過濾品質。
袋式過濾可承載更大的工作壓力,壓損小,運行費用低,節能效果明顯。
濾袋過濾精度不斷提高,目前已達到0.5um。
過濾器濾袋清洗后可反復使用,節約成本。
袋式過濾器應用范圍廣,使用靈活,安裝方式多樣。
濾袋匹配:
不同的工況要求下選擇不同的濾袋,以達到用戶的過濾需求。過濾精度從0.5um-200um??膳鋫錇V袋材質有聚丙烯、聚乙烯、尼龍等。較常用的尺寸為:¢180×430、¢180×810兩種。
濾袋參數表:
產品 | 規格mm | 精度um | 過濾面積m² | 理論流量t/h |
一號濾袋 | ¢180×430 | ≥0.5 | 0.25 | 20 |
二號濾袋 | ¢180×810 | ≥0.5 | 0.5 | 40 |
三號濾袋 | ¢106×230 | ≥0.5 | 0.1 | 5 |
四號濾袋 | ¢106×380 | ≥0.5 | 0.15 | 12 |
適用范圍:
廣泛應用于機床磨削液、涂裝、油漆、啤酒、植物油、醫藥、化學藥品、化妝品、石油產品、紡織化學品、感光化學品、電鍍液、牛奶、礦泉水、熱熔劑、乳膠、工業用水、糖水、樹脂、油墨、果汁、食用油、蠟類等行業。
型號說明:
DL - 1P 2S
袋式過濾器│ │ │
安裝濾袋數量│ │配用濾袋規格
規格型號 | 濾袋編號 | 過濾面積 m² |
進出口徑 mm |
設計壓力 Mpa |
理論流量 m³/h |
尺寸 | |||
A | B | C | D | ||||||
DL-1P1S | 一號 | 0.25 | DN50 | 0.6 | 20 | 219/200 | 460 | 100 | 400 |
DL-1P2S | 二號 | 0.5 | DN50 | 40 | 219/200 | 810 | 100 | 550 | |
DL-1P3S | 三號 | 0.1 | DN25 | 5 | 159 | 280 | 80 | 240 | |
DL-1P4S | 四號 | 0.15 | DN25 | 12 | 159 | 390 | 80 | 300 |
設計壓力:0.6Mpa、1.0Mpa、1.6Mpa、2.0Mpa、2.5Mpa。
表面處理方式:鏡面拋光、噴砂等。
進出口形式:法蘭、快裝、螺紋。
其他規格尺寸可定制。
理論流量是處理水時的參考值。實際值會因液體的粘度、雜質含量和壓差的變化而不同。
