產品概述:

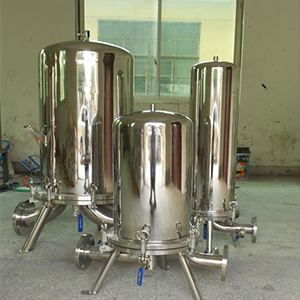

精密過濾器筒體外殼一般采用優質不銹鋼材質制造,是一種高效、節能、密閉操作的固液分離設備。內部采用折疊濾芯等管狀濾芯作為過濾元件,根據不同的過濾介質及設計工藝選擇不同精度的過濾元件,以達到出水水質的要求。設計結構獨特,體積小,裝卸濾芯十分方便,濾筒清洗方便簡單。
該過濾器是在密閉的筒體內,裝有若干只濾芯垂直安裝在濾板上組成。它是依靠濾芯作為過濾介質,在密閉容器內進行加壓過濾的。
產品特點:
本機體積小、重量輕、使用方便、過濾面積大、堵塞率低、過濾速度快、無污染、化學穩定性好。此過濾器能濾除絕大部分微粒,所以廣泛應用于精濾和除菌過濾。 濾芯匹配:
不銹鋼外殼與各種型號的濾芯匹配使用,以達到用戶的過濾需求。過濾精度從0.1um-100um,濾芯長度有5、10、20、30和40英寸,濾筒內可安裝1-150芯??膳鋫錇V芯種類有聚丙烯折疊濾芯、聚四氟乙烯折疊濾芯、聚醚砜折疊濾芯、聚偏氟乙烯折疊濾芯等。
適用范圍:
用于各種懸浮液的固液分離。使用范圍廣,適用于醫藥、化工、食品、飲料、化妝品、環保、水處理、電子、冶金等領域。
參數規格表:
規格 | 理論流量 | 裝配濾芯 | 進出口尺寸 | 外 形 尺 寸mm | ||||
m³/h | 根數 | 長度 | A | B | C | D | ||
10英寸1芯 | 0.5 | 1 | 10英寸 | DN15DN20DN25 | 310 | 70 | 102 | 180 |
20英寸1芯 | 1 | 20英寸 | 560 | |||||
30英寸1芯 | 1.5 | 30英寸 | 810 | |||||
10英寸3芯 | 1.5 | 3 | 10英寸 | DN25DN32 | 400 | 100 | 200 | 350 |
20英寸3芯 | 3 | 20英寸 | 650 | |||||
30英寸3芯 | 4.5 | 30英寸 | 900 | |||||
10英寸5芯 | 2.5 | 5 | 10英寸 | DN32DN40 | 410 | 120 | 219 | 400 |
20英寸5芯 | 5 | 20英寸 | 660 | |||||
30英寸5芯 | 7.5 | 30英寸 | 910 | |||||
40英寸5芯 | 10 | 40英寸 | 1160 | |||||
10英寸7芯 | 3.5 | 7 | 10英寸 | DN40DN50 | 430 | 130 | 250 | 440 |
20英寸7芯 | 7 | 20英寸 | 680 | |||||
30英寸7芯 | 10.5 | 30英寸 | 930 | |||||
40英寸7芯 | 14 | 40英寸 | 180 | |||||
10英寸9芯 | 4.5 | 9 | 10英寸 | DN50DN65 | 450 | 140 | 300 | 480 |
20英寸9芯 | 9 | 20英寸 | 700 | |||||
30英寸9芯 | 13.5 | 30英寸 | 950 | |||||
40英寸9芯 | 18 | 40英寸 | 1200 | |||||
10英寸12芯 | 6 | 12 | 10英寸 | DN65DN80 | 470 | 150 | 350 | 530 |
20英寸12芯 | 12 | 20英寸 | 720 | |||||
30英寸12芯 | 18 | 30英寸 | 970 | |||||
40英寸12芯 | 24 | 40英寸 | 1220 | |||||
10英寸15芯 | 7.5 | 15 | 10英寸 | DN65DN80 | 490 | 150 | 400 | 560 |
20英寸15芯 | 15 | 20英寸 | 740 | |||||
30英寸15芯 | 22.5 | 30英寸 | 990 | |||||
40英寸15芯 | 30 | 40英寸 | 1240 | |||||
20英寸19芯 | 19 | 19 | 20英寸 | DN80DN100 | 650 | 170 | 400 | 600 |
30英寸19芯 | 28.5 | 30英寸 | 900 | |||||
40英寸19芯 | 38 | 40英寸 | 1150 | |||||
20英寸21芯 | 21 | 21 | 20英寸 | DN80DN100 | 660 | 170 | 450 | 650 |
30英寸21芯 | 31.5 | 30英寸 | 920 | |||||
40英寸21芯 | 42 | 40英寸 | 1170 | |||||
30英寸25芯 | 37.5 | 25 | 30英寸 | DN125 | 930 | 200 | 500 | 700 |
40英寸25芯 | 50 | 40英寸 | 1190 |
設計壓力:0.6Mpa、1.0Mpa、1.6Mpa、2.0Mpa、2.5Mpa。
表面處理方式:鏡面拋光、噴砂等。
進出口形式:法蘭、快裝、螺紋。
其他規格尺寸可定制。
理論流量是處理水時的參考值。實際值會因液體的粘度、雜質含量和壓差的變化而不同。
